環形孔板_性能穩定.全程服務

概述:

 環形孔板的基本原理和標準孔板基本相同，但結構相差甚遠。環形孔板本身自帶一段測量管，在測量管中部固定一塊同軸的圓板，圓板由支撐架固定在管道上，適用于各種流體介質（氣體、蒸汽、液體）的測量，例如飽和蒸汽、過熱蒸汽、壓縮空氣、各種煤氣、廢氣、冷卻水、重油、渣油、燃料油、冷凝液、各種化工溶液等。環形孔板具有標準孔板結構簡單、牢固、安裝使用方便的特點，同時無需長的直管道，具有在惡劣的管道條件下工作的優點。

工作原理:

環形孔板依據的基本原理同標準孔板一樣，適用于流體連續性方程和伯努力方程，所不同的是流體進入測量管段后，最小流通截面不一樣，標準孔板最小流通截面是圓形，環形孔板最小流通截面是環形，把環形流通面等效成圓形流通截面，等效孔徑為d，等效孔徑比β=d/D,基本方程是：

Qm=0.12643

Qm：流經測量管的流體流量（㎏/h）

ε：流束膨脹系數，對不可壓縮流體ε=1

D：測量管內徑

C：流出系數

ρ：流體在工作狀態下的密度（㎏/m3）

ΔP：壓力差（kPa）


節流裝置適用范圍及有關技術指標:

節流件名稱

適用管道

（DN mm）

適用直徑比B（d/D）

應用特點

流出系數不確定度Ec%

設計標準





角接取壓標準孔板



環室式

50－500

50－500

0.2－0.75

0.2－0.75

適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量

0.6－0.75%

ISO5167

GB/T2624－93

夾緊環式

50－500

0.2－0.75

易于清除污物，可用于不太清潔流體流量的測量

斜鉆孔式

450－1000（3000）

0.2－0.75

法蘭取壓標準孔板

50－1000

0.2－0.75

易于清除污物，適用于各種介質



0.6－0.75%

ISO5167

GB/T2624－93

徑距取壓標準孔板

50－1000

0.2－0.75

角接取壓標準噴嘴

（ISA1932噴嘴）

50－500

0.3－0.8

壓損小，壽命長，尤其適用于蒸汽流量測量

0.8－1.2%

ISO5167

GB/T2624－93



長徑噴嘴

50－630

0.2－0.8

壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量

2.0%

ISO5167

GB/T2624－93



經典文丘利管

機械加工式

100－800

0.2－0.8

壓力損失小，所需直管段小于孔板、噴嘴

1.0%

ISO5167

GB/T2624－93

粗焊鐵板式

200－1200（2000）

0.4－0.7

1.5%



文丘利噴嘴

65－500

0.316－0.77

同上

1.2－1.75%

ISO5167

GB/T2624－93

1/4圓孔板

25－150

0.245－0.6

適用于低雷諾數

2.0－2.5%

DIN   BS

錐形入口孔板

25－250

0.1－0.316

同上

2.0%

BS

圓缺孔板

50－1500

0.32－0.8

適用于贓污，有氣泡析出或含有固體微粒的流體測量。

1.5%

DIN

偏心孔板

100－1000

0.46－0.84

1－2%

ASME

小孔板

12.5－40

0.2－0.75

適用于小管道流量測量

0.75%

ASME

透鏡式孔板

12.5－150

0.2－0.75

適用于高壓常溫小管道流量測量

0.6－0.75%

ISO5167ASME

端頭孔板

大于等于15

0.2－0.62


1.5－2.0%


雙重孔板

25－400

0.2－0.8

適用于大流量測量



限流孔板







產品選型說明:



選型規格

說 明


環形孔板


J

























































XMYB-HXKB





































































































































連接方式


法蘭連接


直接焊接


0040



























































管道材質


碳鋼






































































H





































































公稱壓力


0.25MPa


0.6MPa


1MPa


……

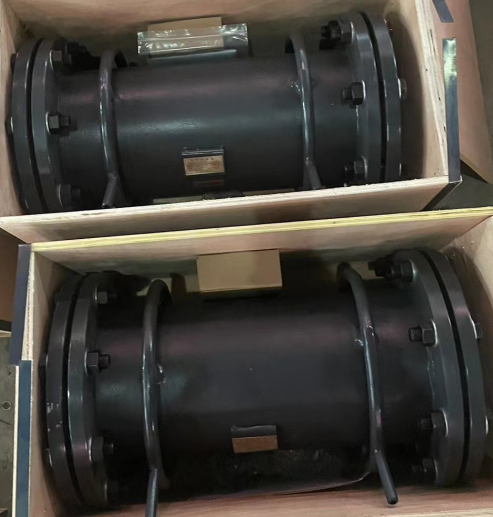

環形孔板實物圖：
